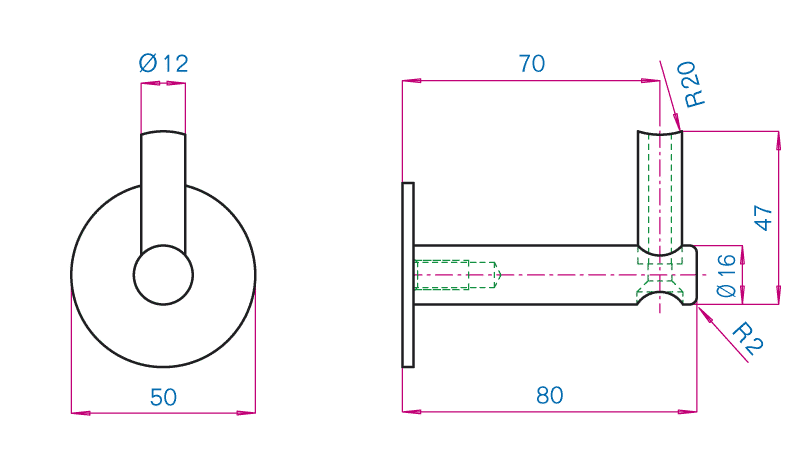

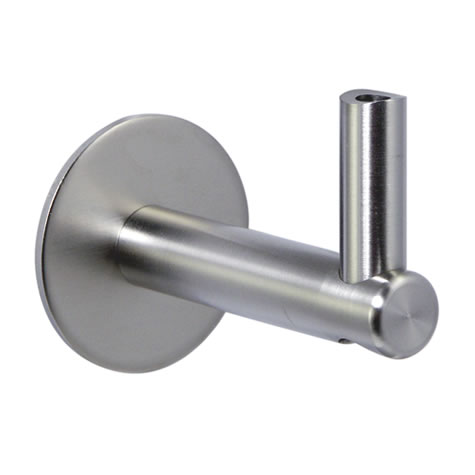

Bestell-Nr. ES.06.00.067 | Typ 50 16 90°HÜ VA
Handlaufkonsole für den Innenbereich
Konsole mit Einpunktbefestigung, zur Verwendung auf Beton oder festem Mauerwerk; der Handlauf wird von unten angeschraubt
| Grundplatte | Edelstahl | ø 50 x 3,0 mm | |
| Bolzen | Edelstahl | ø 16 x 76 mm | |
| Hülse (aufgesetzt) | Edelstahl | ø 12 x 35 mm | zur Befestigung des Handlaufes |
| Innengewinde | M8 x 15 | zur Wandbefestigung | |
| Oberfläche | Edelstahl | gebürstet | |
| Wandabstand | Mitte Handlauf | 70 mm | ohne Befestigungsmaterial |
| Geeignete Schrauben zur Handlauf-Befestigung | Spanplatten-schrauben D=5 oder D=6 |
oder M6 Senkschraube DIN 965 sowie M6 Linsensenkschraube DIN 966 |
oder M6 Inbus- Senkschraube DIN EN ISO 10642 (DIN 7991 alt) |
| Andere Achsabstände auf Anfrage | |||
